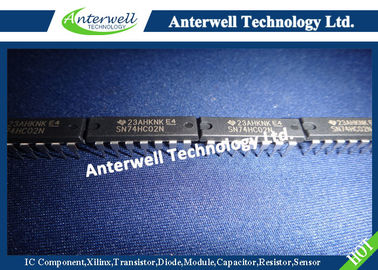

SN74HC02N amplifier ic chip Integrated Circuit Chip QUADRUPLE 2-INPUT POSITIVE-NOR GATES

SN54HC02, SN74HC02

QUADRUPLE 2-INPUT POSITIVE-NOR GATES

• Wide Operating Voltage Range of 2 V to 6 V
• Outputs Can Drive Up To 10 LSTTL Loads
• Low Power Consumption, 20-µA Max I_CC
• Typical t_pd = 8 ns
• ±4-mA Output Drive at 5 V
• Low Input Current of 1 µA Max

SN54HC02 . . . J OR W PACKAGE SN74HC02 . . . D, DB, N, NS, OR PW PACKAGE (TOP VIEW)

SN54HC02 . . . FK PACKAGE (TOP VIEW)

absolute maximum ratings over operating free-air temperature range

(unless otherwise noted)†

Supply voltage range, V_CC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –0.5 V to 7 V

Input clamp current, I_IK (V_I < 0 or V_I > V_CC) (see Note 1) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  ±20 mA

Output clamp current, I_OK (V_O < 0 or V_O > V_CC) (see Note 1) . . . . . . . . . . . . . . . . . . . . . . . . . . . ±20 mA

Continuous output current, I_O (V_O = 0 to V_CC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±25 mA

Continuous current through V_CC or GND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±50 mA

Package thermal impedance, θ_JA (see Note 2): D package . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 °C/W

                                                                          DB package . . . . . . . . . . . . . . . . . . . . . . . . . . .  96 °C/W

                                                                          N package . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 °C/W

                                                                          NS package . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76 °C/W

                                                                          PW package . . . . . . . . . . . . . . . . . . . . . . . . . . 113 °C/W

Storage temperature range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  –65°C to 150°C

logic diagram (positive logic)

PARAMETER MEASUREMENT INFORMATION

Load Circuit and Voltage Waveforms
